Kraftstofffilter

Austauch Arbeitszeit:0.50 h

Hinweis:

Der Kraftstofffilter soll im Ganzen ausgetauscht werden.

Zugang

Nach Sie die Zündung ausgeschaltet haben, erwarten Sie 15 Minuten bevor den Akku zu abstecken.
Ausbauen :

Die Motorabdeckung.

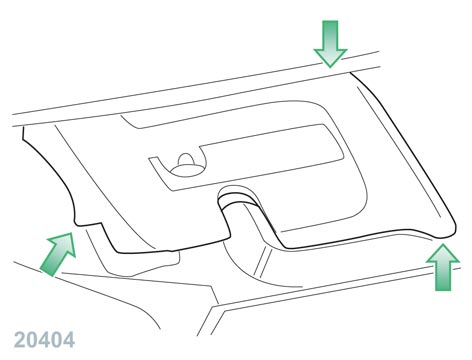

Den Akku-Deckel.

Die negativ Steckverbindung der Batterie abschließen.
Die a Steckverbindung lösen.
Ausbauen :

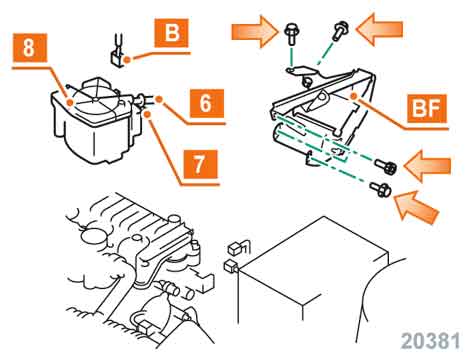

Die 4 Befestigungsschraube(n) => des Filterhalters.

Den BF Trägersbund und den 8 Kraftstofffilter.

Ausbau

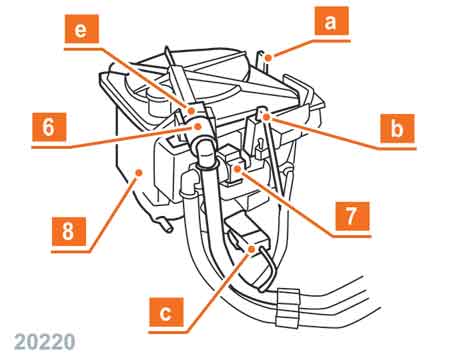

Die b Steckverbindung lösen.
Die 6 7 Leitung(en) auschalten, verschliessen und beiseite setzen.

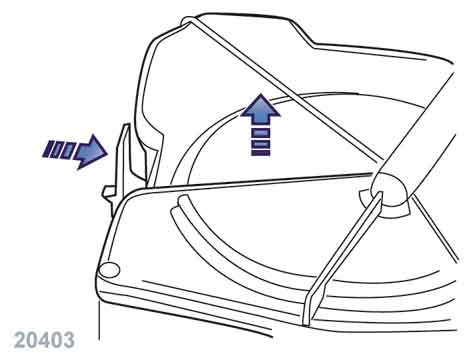

Ausclipsen a.
Den Filter nach oben herausziehen.
Die c Steckverbindung lösen.
Die Abflussöffnung :

Die Leitung auschalten.

Austausch

Je nach Ausstattung des Fahrzeugs :

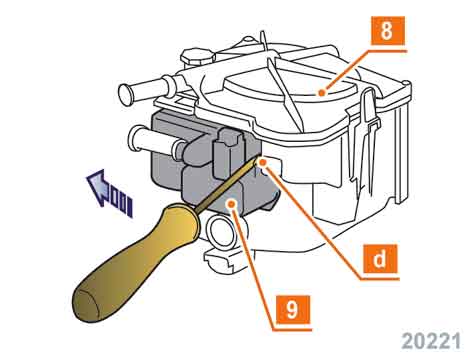

Den Kraftstoff-Vorwärmer 9 ausbauen und einen Schraubenzieher im d einführen.
Allen Dichtungsringen ersetzen.
Die Verpackung des Filters 8 nicht bis zur letzten Minute vor ihrem Einrichtung zu öffnen.
Wiedereinbauen :

Den Diesel Krafstoff-Vorwärmer.

Die einzelnen Elemente in umgekehrter Reihenfolge des Ausbaus wieder einbauen.
Die negativ Steckverbindung der Batterie einschließen.
Bluten.

Kraftstofffilter Blutung

Werkzeug:

Kraftstofffilter Blutung

Je nach Ausstattung des Fahrzeugs :

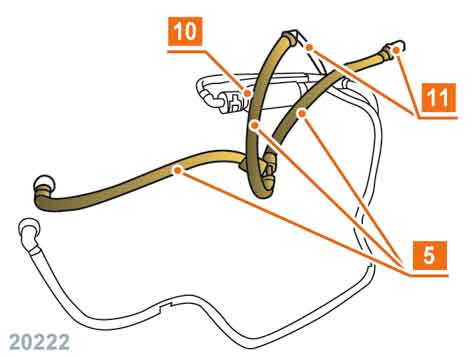

Die weibliche Kupplung des K / 5 Werkzeug (10 mm Durchmesser) als Austausch der 6 Leitung im e Punkt verbinden.
Die 11 Rücklaufleitung abziehen und die (8mm-Durchmesser) Kupplung im Treibstoff-Rücklaufkreislauf anzuschließen.

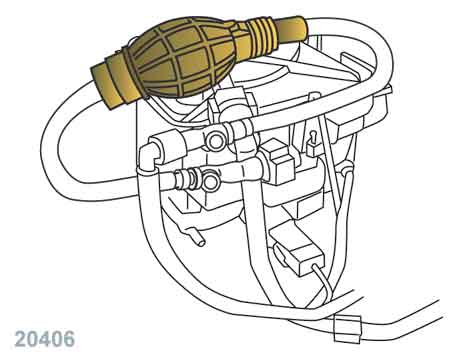

Während 120 Sekunden oder bis Schwergängigkeit, die 10 Ansaugpumpe drücken um die Luft zu bluten und die Kraftstoffanlage zu ansaugen.
Das Blutung-Werkzeug ausbauen und die Leitungen an der Ursprungsmündung wieder anzuschließen.
Während 1 Sekunden oder bis Schwergängigkeit, die L Ansaugpumpe drücken um die Luft zu bluten und die Kraftstoffanlage zu ansaugen.
Den Motor aufheulen lassen und gleichzeitig die Hand-Ansaugpumpe drücken, bis den Motor anlassen.
Den Motor bei niedriger Umdrehungszahl laufen lassen 3 min.
Die untere Motorabdeckung einbauen (wenn nötig).
Die Abdichtung und den guten Staat des Versorgungsystems sichtlich prüfen.

Wasserabfluss

Das Fahrzeug auf einem Aufzug setzen.
Die untere Motorabdeckung ausbauen.
Um den Kraftstoff wiederzugewinnen, ein Gefäß unter dem Filter zu stellen 4.
Die Blutungschraube f öffnen und den Kraftstoff im Gefäß völlig fliessen lassen.
Falls notwendig :

Die Leitung 6 abziehen.

Um Wasser zu bluten, die 30 Hand-Ansaugpumpe drücken, während 10 Sekunden oder bis diese schwere zu lassen.
Die Blutungschraube schließen.
Die 10 Hand-Ansaugpumpe 8-mal drücken.
Die untere Motorabdeckung einbauen (wenn nötig).
Das Fahrzeug herabzusetzen.
Den Motor anlassen.
Die Abdichtung und den guten Staat des Versorgungsystems sichtlich prüfen.
