Filtro de partículas

Aditivo específico:
Eolys 176

herramienta:

  • Empalme de conección para flexible de rellenado.
  • Destornillador.
  • Claves a cubiertas.

localización

Al lado del pasaje de rueda trasera izquierda.

accesibilidad

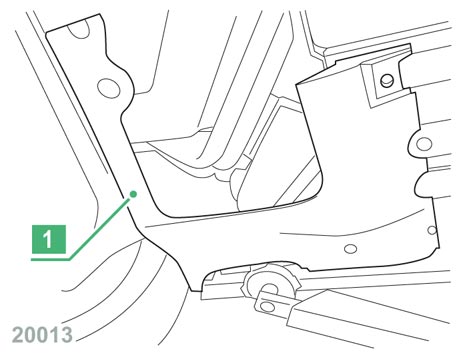

Desmontar :
  • El cárter de protección inferior 1.

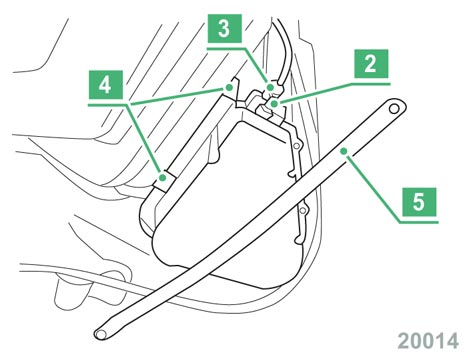

Desmontar :
  • El empalme de relleno 2.
  • El conectador 3.
  • Las ataduras 4.
  • El soporte 5.

rellenado

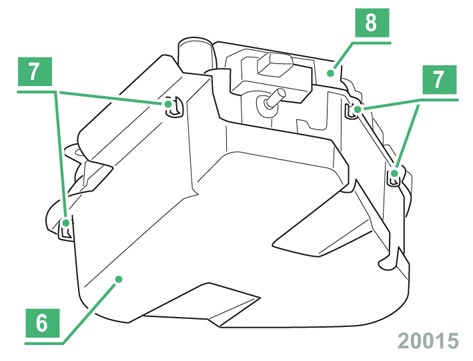

Desmontar :
  • La caja de aditivo 6.
  • Las ataduras 7.
  • La tapa de la caja 8.

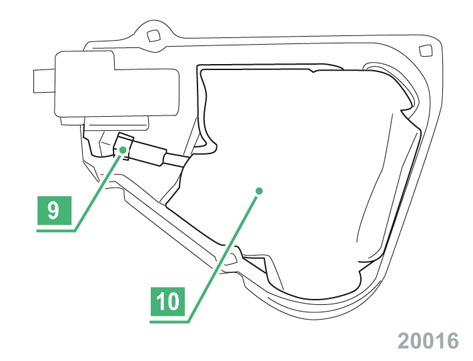

Desmontar :
  • El empalme de relleno 9.
  • El depósito del aditivo 10.
Instalar :
  • El empalme del kit de rellenado del aditivo sobre el orificio 9.
Levantar la lata de aditivo para proceder al rellenado hasta que el líquido desborde lijeramente por el tapón.

reinicialización

Proceder a la reinicialización del visualizador de mantenimiento con el aparato de diagnóstico si el testigo o indicador está marcado.
