Manutenção do Ar Condicionado
comando da climatização: automático
acessibilidade: **
debaixo do capô  | No habitáculo  B24 platina de fusíveis habitáculo |
garrafa filtrante
desmontagem da periferia  desmontagem do componente  | estructura e funcionamento O deshidratador é também chamado garrafa filtrante.Quando o líquido refrigerante passa para o estado gazoso, atravessa o deshidratador que serve de depósito de líquido refrigerante, de extractor de humidade e de filtro. é muitas vezes equipado dum visor que permite verificar o estado do refrigerante. implantação Com a frente direita do compartimento motor.Activação do veículo Veículo de preferência na ponte elevadora.directiva geral Desligar a bateria.Mudar o liquído do circuito de refrigerante com ajuda da estação de carga. Obturar as condutas imediatamente após os ter desligado para evitar as infiltrações de pós e de humidade. acessibilidade Levar :

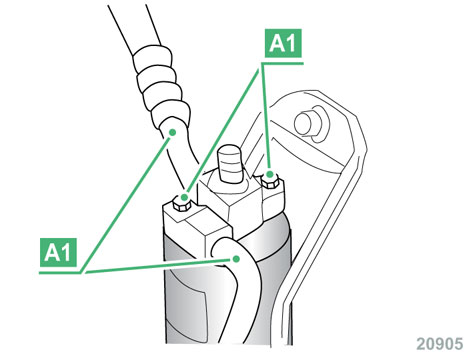

desmontagem da periferia Levar :

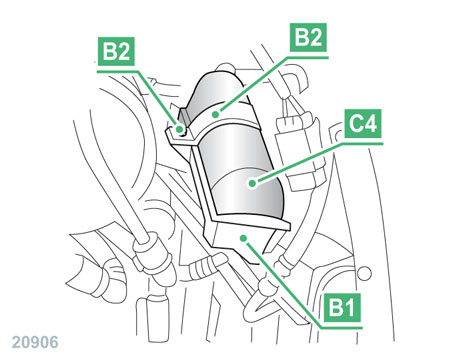

desmontagem do componente Levar :
montagem Proceder na ordem inversa da desmontagem.Utilizar :
|
gás refrigerante gás refrigerante R134a quantidade (grama): 550±25 | compressor do climatizador óleo SP-10 PAG ISO 46 quantidade (ml): 135±0 |
fusiveis
platina de fusíveis habitáculo implantação  implantação F31 fusível + após contacto / sensor gas do escape / do relé do ventilador aquecimento e climatizador habitaculo.F35 fusível da iluminação dos comandos da climatização e aqueciemento. F39 fusível da alimentação do comando da climatização. F49 fusível do sensor de embaciamento. | platina de fusíveis compartimento motor implantação  implantação F5 fusível do ventilador do habitaculo.F6 maxi-fusível do relé 1a velocidade do motoventilador. F7 maxi-fusível do relé 2a velocidade do motoventilador. F16 fusível do computador da climatização / do relé embraiagem do compressor da climatização. F19 fusível do relé do embraiagem do compressor da climatização. | relè do compartimento motor implantação  implantação T5 relè do embraiagem do compressor do climatizador.T6 relé primeira velocidade do motoventilador. T7 relé 2a velocidade do motoventilador. T9 relé principal alimentação / embraiagem do compressor da climatização. |
pressões/temperatura
directiva geral O veículo não deve ser exposto aos raios solares.A temperatura ambiental deve ser superior ou a 20?. Filtro de habitáculo em bom estado (se equipado). Activação do veículo Aparelho de carga ou de controlo ligado.Ligar o motor e estabilizar o regime motor a 1250-1300 r p m. Climatização disparada desde pelo menos 5 minutos. Portas e vidros fechados. posição dos comandos de climatização Carregar no selector do distribuidor de ar até atingir a posição frontal.Repartição de ar : aeradores laterais fechados. Temperatura do ar no habitáculo : frio máximo. Carregar no selector de velocidade do ventilador até que 3 barres cheias apareçam no ecrã digital. Isolação no habitáculo : posição reciclagem de ar. |
|
